Як переробити шуруповерт на літій: максимальний гайд з прикладами, схемами та порадами

Чому варто перевести шуруповерт на літій

Більшість старих шуриків працюють на нікель-кадмієвих батареях, які за роки втратили ємність. Шуруповерт на літії дає відчутний приріст потужності та автономності завдяки високій токоотдачі і малій просадці напруги під навантаженням. Літій не має ефекту пам’яті, має низький саморозряд і швидко заряджається. Результат – легший інструмент і стабільний крутний момент упродовж усього циклу роботи.

Вибір елементів 18650 для інструменту

Для переробки шуруповерта під літій беріть високотокові елементи формату 18650. Вони витримують короткочасні піки 20-30 А, що притаманно старту двигуна під навантаженням. Так звані «ноутбучні» елементи не годяться – вони просядають вже на 3-4 А і швидко деградують.

• Оптимальні параметри: ємність 2000-3000 мА·год, безперервний струм 20-30 А.
• Слідкуйте за однаковістю партії – беріть одночасно куплені ідентичні банки.
• Уникайте перегріву під час складання – літій не любить температури вище 40-45 °C.

Скільки банок ставити і які схеми збірки

Вибір конфігурації залежить від номіналу старої батареї. Орієнтири прості:

• 12 В Ni-Cd – 3S літій (3 банки послідовно) з діапазоном 9-12.6 В.
• 14.4 В Ni-Cd – 4S літій з діапазоном 12-16.8 В.
• 18 В Ni-Cd – 5S літій з діапазоном 15-21 В.

Потрібна більша тривалість роботи – робіть паралель: 3S2P, 4S2P, 5S2P тощо. Кожна паралель збільшує ємність і зменшує навантаження на окрему банку.

BMS – що це і як підключити

Перевод шуруповерта на літій неможливий без BMS. Вона:

• захищає від короткого замикання і перевантаження по струму;
• відключає батарею при глибокому розряді кожної банки окремо;
• відключає заряд при досягненні 4.2 В на банку;
• балансує банки під час зарядки – це продовжує термін служби.

Підключення типове: силові клеми P+ і P- на вихід у бік інструмента і зарядки, B+ і B- на крайні полюси збірки, балансувальні дроти B1, B2, B3… на міжбаночні точки відповідно до схеми виробника.

Покрокова переробка на літій

1. Розбір старої батареї

Розкрутіть корпус, дістаньте 10 Ni-Cd банок (для 12 В), збережіть контактну групу і кришку. Частину зайвих перегородок у пластику доведеться зрізати для нової компоновки.

2. Формування пакета

Складіть 3S або 4S чи 5S пакет у залежності від моделі. Якщо простору обмаль – відмовтесь від пластикових холдерів і з’єднуйте банки стрічкою.

3. Способи з’єднання

• Пайка – тільки потужним паяльником 80-100 Вт, швидко і точково. Використовуйте паяльну кислоту для лудіння, після – нейтралізуйте содою і витріть насухо.
• Точкова зварка – промисловий стандарт, мінімальний тепловплив на банки.
• Банки з уже привареною нікелевою стрічкою – зручно і швидко паяються.

4. Монтаж BMS

Закріпіть плату на двосторонній скотч або стійкий термоклей. Прокладіть балансувальні дроти коротко і акуратно, перевіряючи полярність. Силові дроти беріть не тонші 2 мм².

5. Зарядний роз’єм

Встановіть гніздо 5.5×2.1 мм і підключіть паралельно до виходу з BMS (P+ P-). Не плутайте полярність. Це дозволить заряджати блок без виймання з інструмента.

6. Збірка і тест

Зберіть корпус, перевірте напругу на виході – для 3S це приблизно 10-12.6 В залежно від заряду. Зробіть пробний старт інструмента і короткий навантажувальний тест. Коректна BMS безпечно відсікає перевантаження і після зняття навантаження відновлюється.

Правильна зарядка літієвого пакета

Зарядник від нікелю не підходить – це по суті блок живлення без контролю кінця зарядки. Літій заряджається за законом CC-CV: спочатку постійний струм, потім постійна напруга.

• Готовий зарядний блок на потрібну конфігурацію: 12.6 В для 3S, 16.8 В для 4S, 21 В для 5S. Струм вибирайте до 0.5-1 C від ємності однієї паралельної гілки.

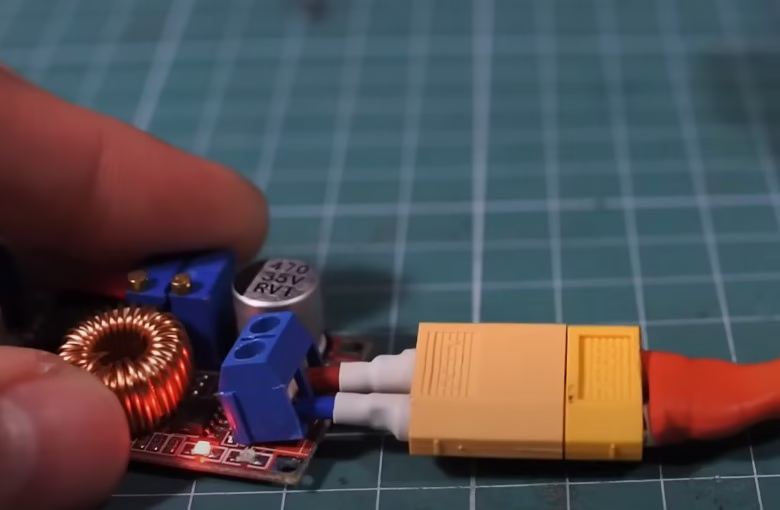

• Альтернатива – модуль регулятора напруги/струму від ноутбучного БП, налаштований на потрібні межі.
• Якщо використовуєте батарейні відсіки – знімайте банки і заряжайте в зовнішньому заряднику з балансуванням.

Порівняння літій-іонних та нікель-кадмієвих акумуляторів

Безпека, зберігання і довговічність

• Не розряджайте «в нуль» – чим мілкіші цикли, тим довше живе батарея. Після роботи – поставте на заряд.
• Уникайте перегріву – не залишайте інструмент під сонцем і не зберігайте в нагрітому авто.
• Не заряжайте при сильному холоді, якщо далі буде потрапляння в тепло – напруга зросте і батарея буде «незадоволена».
• Для тривалого зберігання тримайте 45-50% заряду і прохолодне місце.
• Захистіть BMS від вологи – покрийте електроізоляційним лаком за потреби.

FAQ – поширені питання

Чи можна заряджати літій зарядником від нікелю

Ні. Нікелевий зарядник не контролює кінця зарядки для літію. Використовуйте зарядки CC-CV на 12.6 В (3S), 16.8 В (4S), 21 В (5S) з відповідним струмом.

Чи обов’язково ставити BMS

Так. Без BMS банки розбалансуються, можливі перезаряд/перерозряд і вихід з ладу. Сучасні BMS захищають і балансують банки.

Що вибрати: пайку чи точкову зварку

Промислова практика – точкова зварка. Пайка можлива тільки швидко і дуже обережно потужним паяльником, з обов’язковою нейтралізацією флюсу.

Які елементи підійдуть

Високотокові 18650 з реальним струмом 20-30 А. Не використовуйте «ноунейм» ноутбучні банки.

Яку конфігурацію вибрати

12 В – 3S, 14.4 В – 4S, 18 В – 5S. Для більшої автономності – додайте паралель (наприклад 5S2P).

Висновки

Переделка шуруповерта на літій перетворює старий інструмент на легкий і потужний девайс. Ключ до успіху – правильний вибір високотокових банок 18650, грамотне з’єднання, встановлення BMS з балансуванням і використання зарядки CC-CV. Дотримуйтесь інструкцій, не економте на захисті і ви отримаєте надійний шуруповерт на літії з довгим терміном служби.
